一、核心定義

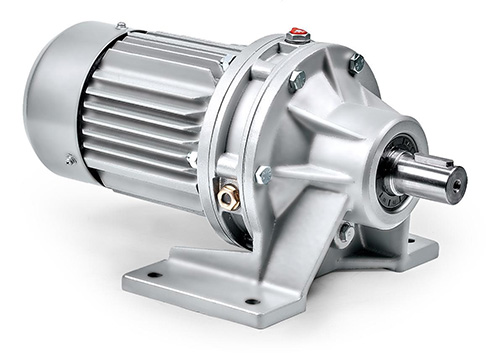

臥式減速機（B3 z常見）：輸出軸水平布置，減速機軸線平行于地面，底座水平落地安裝。
立式減速機（B5/B8）：輸出軸垂直于地面，軸線豎直朝上 / 朝下，法蘭端面垂直安裝。
二、各項詳細對比
表格
對比維度 臥式減速機 立式減速機
軸體朝向 輸入、輸出軸水平 輸出軸垂直向上 / 向下
安裝結構 底部底座地腳螺栓固定 法蘭盤端面螺栓鎖緊，無承重底座
潤滑工況 油池潤滑順暢，齒輪浸油均勻；散熱條件優秀 豎直安裝，油位管控嚴苛；上方軸承容易缺油，高速檔易發熱、軸承損耗更高
占用空間 占地寬、高度低，適合地面基座 占地小、軸向高度大，可掛載在設備腔體上方
漏油風險 偏低，油封承壓小 偏高；豎直軸油封長期承受潤滑油靜壓，更容易滲油
檢修維護 放油、加油、觀察油窗方便 放油麻煩，需要拆下端蓋，油位觀察不方便
軸向受力 只適合較小軸向力，主要承受徑向載荷 可以承受較大上下軸向沖擊力
震動與穩定性 底座接觸面積大，運行震動低、穩定性好 依靠法蘭承載，法蘭剛性不足容易共振
成本 同規格價格更低 立式法蘭款結構特殊，造價普遍貴 15?30%
三、優缺點總結
臥式減速機
優點
潤滑z可靠，散熱好、軸承壽命長
地腳安裝穩固、減震優秀
加油放油、油位查看、拆裝維修簡單
漏油概率低，性價比高
缺點
需要平整安裝基座，占用平面空間
無法承擔較重的軸向上下載荷
立式減速機
優點
節省平面占地，懸掛式法蘭安裝
可承受大軸向載荷，適配豎直傳動軸設備
能夠安裝在罐體、攪拌機、反應釜頂端
缺點
上部軸承供油困難，高速工況溫升大
豎直軸油封承壓大，漏油故障率更高
檢修油位、換油繁瑣；法蘭受沖擊容易松動
四、安裝形式怎么抉擇（直接對照場景選）
優先選臥式（B3 地腳安裝）
輸送機、滾筒、提升機、皮帶機、輥道
攪拌機水平傳動軸、破碎機、卷揚機、電動滾筒配套
設備底座有空余平面位置、追求低故障、方便保養
轉速偏高、長時間連續 24h 運轉、環境溫度偏高
預算有限，想要更低采購成本
口訣：軸要水平、長時間連續工作 → 選臥式
優先選立式（B5 法蘭安裝）
反應釜、液體攪拌罐、立式攪拌器、槳葉傳動
立式水泵、立式篩分機、立式螺旋上料機
減速機需要懸空掛載、設備頂部安裝，不能做地腳底座
傳動需要承受向下 / 向上的軸向壓力、沖擊載荷
口訣：傳動軸垂直上下、罐體頂部懸掛 → 選立式
五、特殊工況取舍經驗
低速（≤300r/min）：立式完全可用，潤滑隱患很?。?br>高速＞500r/min、全天不停機：能改用臥式就優先臥式；必須立式時選擇帶強制油泵潤滑的減速機；
有劇烈震動：優先臥式地腳固定；立式需要加厚法蘭、加裝加強筋；
潮濕、油污嚴苛環境：避開立式，油封更容易滲漏；
空間受限：設備平面狹窄只能頂部安裝，選用 B5 立式法蘭。
六、常見安裝代號科普（硬齒面 ZSY/R/K/S 四大系列通用）
B3：臥式地腳安裝（z通用臥式）
B5：法蘭立式，輸出軸朝下
B8：法蘭立式，輸出軸朝上
